直列ユニットのある古いテレビ配線｜端子交換で別室まで止めない更新判断

スポンサーリンク

古いテレビ端子を交換する前に、その端子が次の部屋へ信号を送っているかを施工者に調べてもらいましょう。送り配線の途中なら、中継の役割がない端子への交換で別室のテレビまで映らなくなることがあります。

別室の受信トラブルを避けるため、交換する一室の端子だけで工事範囲を決めません。配線の順番、中継と終端、BSやブースターへの給電経路を確認し、交換前後に送り先の各室も受信できるか確かめてもらう工事です。

手元の図面や各室の症状は用意できますが、壁プレートを外して配線を調べる必要はありません。共用設備や賃貸住宅では、管理者に交換の可否と依頼先を確認してから進めてください。

テレビ端子の交換前に、壁内の配線方式を確認する

壁の差込口が同じ形でも、壁内で信号を送る経路は同じとは限りません。施工者に図面と現物を照合してもらい、分配器から各室へ分かれる方式か、端子から次室へ送る方式かを特定します。

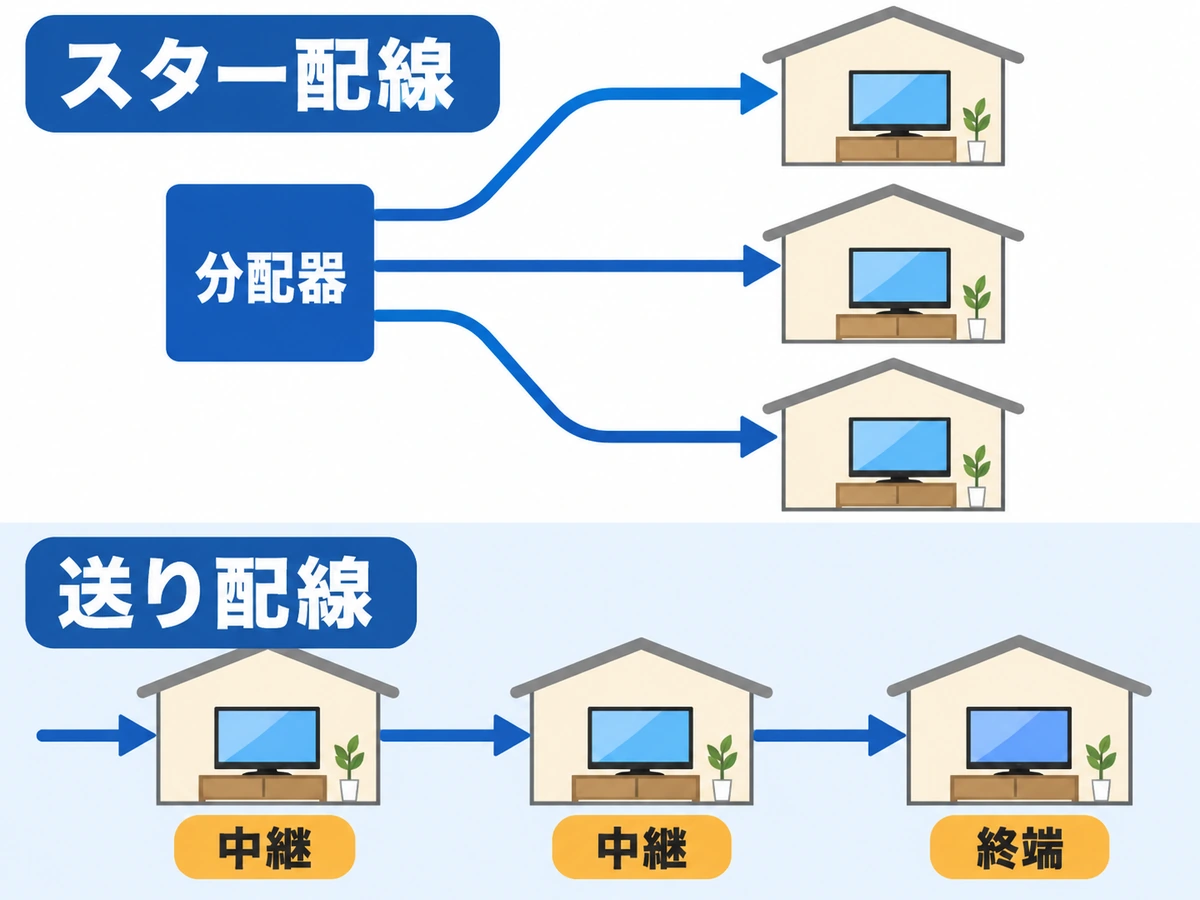

図は部屋同士のつながりを示した概念図です。実際の接続位置や配線順は示していないため、この図を使って壁内の端子をつなぎ替えないでください。

スター配線は分配器から各部屋へ分かれる

スター配線は、分配器などから各部屋の端子へ個別に信号を送る方式です。その先へ送る配線がない場所では、テレビ端子を使います。一室の端子を通って別室へ送る構成とは異なります。

ここに送り用の部品を使えばよい、というわけでもありません。機種によって信号の損失が異なるため、部品の種類と受信条件を合わせて選定してもらいます。

送り配線は中継端子を通って次の部屋へ進む

送り配線では、中継用の直列ユニットから次の端子へ信号を渡します。配線上で後に続く部屋を「下流」と呼びます。途中の端子を、送りのないテレビ端子や端末用に替えると、下流へ信号を送れません。

たとえば居間、寝室、子ども部屋と送る構成なら、居間の端子交換は残る二室にも関係します。部屋の近さだけでは送り順は分かりません。工事前に実際の順番と影響する部屋を確認してもらう必要があります。

中継用・端末用・テレビ端子を同じ部品として交換しない

交換機種は、壁プレートの色やテレビをつなぐ口数だけで選べません。次の表では、使う場所と、取り違えたときの影響を並べています。「端末」という言葉だけでテレビ端子と端末用を同じものと考えないでください。

送り配線の最後では、信号が入力側へ反射する影響を抑えるために終端回路を使います。サン電子は、端末用に75Ωの終端回路があり、送り配線の最後にテレビ端子を使ってテレビを外すと、他の端子に影響する可能性を説明しています。

そのため、今テレビを置いていない部屋も調査から外しません。ただし、終端部品を各室へ追加するという意味ではありません。内蔵回路を含む既設仕様を施工者が確認し、必要な場所と機種を決めます。

BS・ブースターの給電経路は端子の役割とは別に確認する

テレビ信号を次室へ送ることと、衛星アンテナやブースターへ電源を送ることは別の条件です。中継用や端末用という区分が合っていても、給電する経路まで同じとは限りません。

メーカーは、電源を供給するための電源挿入型と、給電しない全端子電流カット型などを区別しています。既設機器と交換機種の仕様を照合し、どこからどこへ給電する設計かを説明してもらいましょう。

• 電源の供給元：テレビ・チューナー・ブースター電源部など、既設のどの機器を使っているか
• 給電先と経路：衛星アンテナやブースターまで、どの端子・分配器を通るか
• 交換機種の仕様：電流通過・電源挿入・電流カットが、既設の経路に合うか

読者が試しにテレビの給電設定を変えたり、全端子へ電源を流す部品に統一したりする確認は避けます。共用受信設備では、管理者が把握している給電方式も確認し、個別の部屋だけで変更を決めないでください。

現地調査では配線の順番と交換前後の各室受信を記録してもらう

調査は「この端子が古いので新品へ交換」だけで終わらせず、次の順で依頼します。作業前の記録があれば、もともとの不調と交換後に生じた不調を分けて相談できます。

画面が一度映ったことだけで判断せず、施工者には受信状態の測定と機種に応じた確認を任せます。読者は各室で使うテレビや録画機器、見たい放送、以前からの症状を伝えれば十分です。

見積書は交換する端子と下流の確認範囲を具体的に分ける

見積書には、単なる「テレビ端子交換一式」ではなく、交換する場所と残す設備を分けて書いてもらいます。部品代だけの比較では、配線調査や下流室の確認が含まれているか分かりません。

• 交換する端子：部屋名、機種、テレビ端子・中継用・端末用の役割、給電仕様
• 残す設備：既設端子と配線のうち再利用する範囲、残す終端処理
• 調査と受信確認：送り順の調査、交換前の記録、交換後に確認する部屋・放送
• 作業中の影響：視聴や録画が止まる可能性のある部屋と、作業日程の調整
• 別工事になる条件：壁内線の劣化などが見つかった場合の追加範囲と、着手前の説明

端子の数だけでなく、配線が追えるか、各室へ入れるか、給電経路の変更が必要かで作業範囲が変わります。現地調査前の概算なら、その前提を確認し、追加作業は内容と金額を了承してから進める形にします。

配線の順番と症状を揃え、送り配線の更新を事業者へ依頼する

依頼時は「居間の古い端子を替えたい。送り配線か分からないので、配線順と給電経路を調べ、他室の交換前後の受信確認も含めてほしい」と伝えると、希望する工事の範囲が明確になります。

手元の図面、端子の外観写真、部屋ごとの症状、使用する放送と機器を用意しましょう。分からない項目は分からないまま伝え、配線を調べる作業も依頼範囲に含めます。

端子交換では改善できず、壁内線の更新が必要と分かった場合は、配線を再利用できない理由と工事範囲を別に確認します。壁内線の交換へ判断が進んだときは、次の記事で確認の限界を整理できます。
