F型接栓は、アンテナケーブルの先端をテレビや分配器などにつなぐための部品です。室内で手が届く配線なら、自分で取り付けられる製品もあります。
最初に見るのは、ケーブルの太さを表す「4C・5C」と、接栓の対応サイズです。接栓の方式より先に、この組み合わせが合っているかを確認しましょう。
作業は室内の手が届く接続部までにとどめます。屋外・高所・共用部の配線や、作業後も映りが不安定なときは、自分で無理に直そうとしないことが大切です。
F型接栓を買う前に確認したい3つのこと
接栓は見た目が似ていても、使える同軸ケーブルの太さが決まっています。パッケージの「4C用」「5C用」と、手元のケーブルの表示を照らし合わせてください。
ケーブルの表示が見つからないときは、接栓を先に買わずに確認します。接栓とケーブルの対応サイズをそろえることが、作業の出発点です。

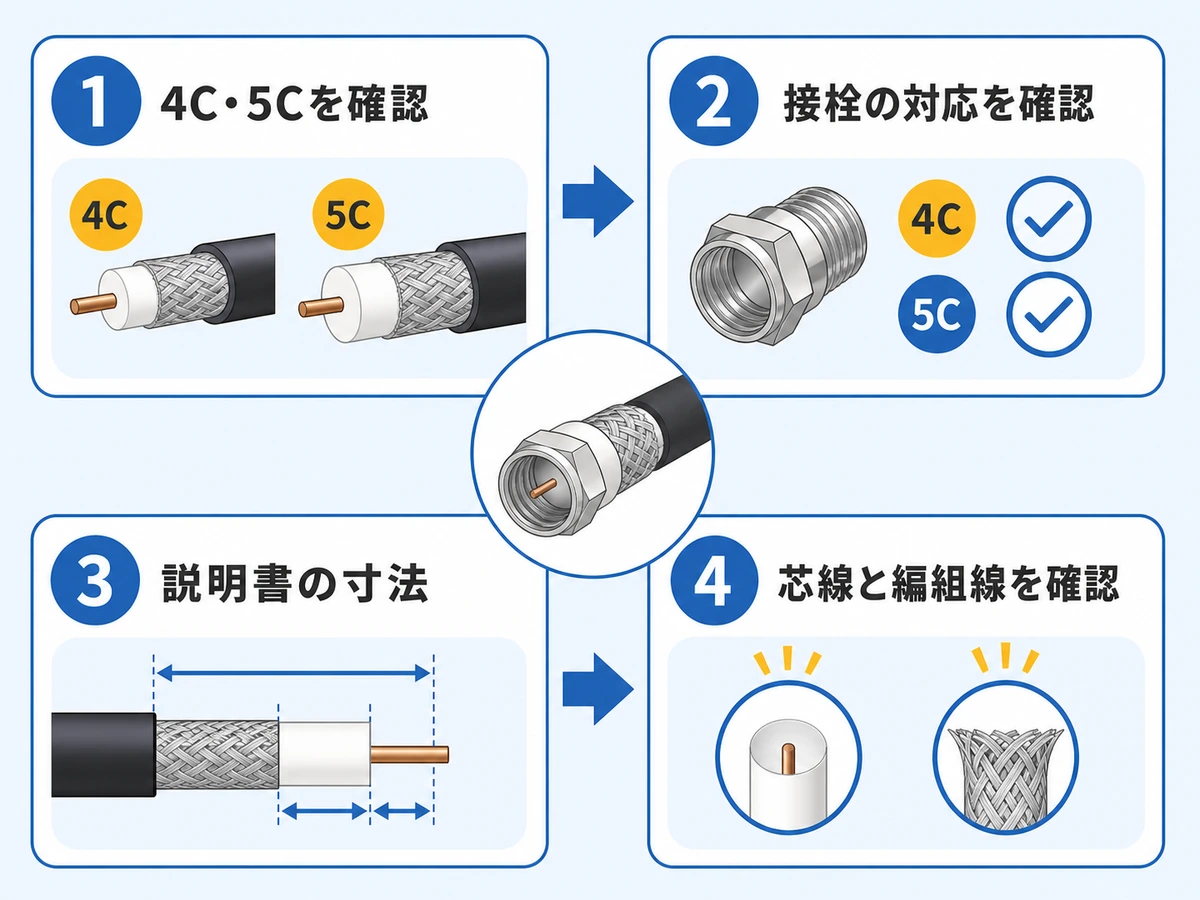

購入前は、ケーブルの表示、接栓の対応サイズ、取扱説明書にある必要な工具の3点をそろえてから作業を始めます。
ネジ式と圧着式は、固定方法と必要な道具で選ぶ
ネジ式やかんたんタイプは、接栓を回して取り付ける製品です。リングをかしめる圧着式は、ペンチや専用工具を使う製品があります。どちらも、製品ごとの説明書に従う必要があります。
| 見る点 | ネジ式・かんたんタイプ | 圧着式・リング式 |
|---|---|---|
| 固定のしかた | 回して取り付ける | リングをかしめる |
| 用意するもの | 指定された接栓と工具 | 指定された接栓と工具 |
| 購入前の確認 | 対応ケーブルと説明書 | 対応ケーブルと説明書 |
「初めてだからネジ式」「複数本だから圧着式」と決めつけるより、手元のケーブルに合い、説明書どおりに固定できる方式を選ぶほうが失敗を減らせます。
用意する工具は、接栓の説明書から逆算する
一般に、ケーブルを加工するためのカッターまたは同軸ケーブル用ストリッパー、長さを確かめる定規、芯線を整えるニッパーが使われます。リングをかしめる製品では、説明書に指定されたペンチや工具も必要です。
カッターだけで急いで加工すると、外皮の内側にあるアルミ箔や編組線を傷つけることがあります。説明書の加工図が読める状態で工具をそろえると、途中で迷いにくくなります。
加工寸法は「だいたい」ではなく接栓の説明書に合わせる
外皮や絶縁体をどこまでむくか、芯線をどれだけ出すかは、接栓の構造で変わります。同じ5Cケーブルでも、別の接栓の寸法をそのまま使わないでください。
加工の流れは、説明書の図を見ながら外皮をむき、編組線を整え、接栓を奥まで入れて固定し、最後に芯線を指定どおりに整える順です。寸法は接栓に付属する説明書を優先します。
作業後は、芯線がまっすぐ出ているか、編組線やアルミ箔が芯線に触れていないか、接栓がぐらつかないかを目で確認します。ここで気になる点があれば、機器につなぐ前に作り直してください。
取り付け後に映りが悪いときは、室内の接続部から見直す
取り付けた直後に映りが悪くなったときは、まず自分で触れる室内の接続部を確認します。芯線の曲がり、編組線のはみ出し、接栓のゆるみは、見た目で気づけることがあります。
接栓を替える前に、加工した先端を見直すと原因を切り分けやすくなります。直しても改善しない場合は、ケーブル以外の機器や受信環境が関係することもあるため、無理に作業を広げないでください。
屋外・高所のF型接栓作業は自分で進めない
屋外の接続部は、使う機器に合った防水部材と施工方法が必要です。室内のケーブル先端を加工する作業とは分けて考えましょう。
屋根上、はしごが必要な場所、外壁の高い位置、共用部では、自分で作業を続けないでください。依頼する場合は、接続場所と映りの症状、使っている機器を伝えると確認が進みやすくなります。
F型接栓は、サイズと説明書をそろえてから取り付ける
F型接栓を選ぶときは、まずケーブルの4C・5Cなどの表示を確認します。そのうえで、接栓の対応サイズと必要な工具をそろえます。
加工では、接栓ごとの指定寸法を守り、芯線と編組線を離すことが要点です。室内で確認できる範囲を超える作業は、無理にDIYで進めないようにしましょう。
