ホームシアターでテレビ放送を見る場合、アンテナ線の接続先は多くのケースでプロジェクターではなく、テレビチューナーやレコーダーです。受信した映像を、HDMIまたは対応する宅内ネットワーク経由でプロジェクターへ送ります。
最初に確認するのは、見たい放送、チューナーの有無、同時に使う機器の台数です。この3点が分かると、分配器が必要か、今ある端子を使えるかを判断しやすくなります。
室内の着脱できるケーブルや機器の端子は自分でも確認できます。一方、壁内・天井裏・屋外の配線や、受信レベルの測定が必要な作業は、無理に開けたり登ったりせず専門業者へ切り替えてください。
まず確認｜アンテナ線はチューナーへつなぐ
プロジェクターにアンテナ入力端子と対応チューナーが内蔵されているなら、製品の取扱説明書に沿ってアンテナ線を接続できます。対応する放送が地デジだけか、BS・110度CSも含むかまで確認しましょう。
チューナーを内蔵していないプロジェクターでは、テレビやBDレコーダーなどの外付けチューナーにアンテナを接続し、HDMIでプロジェクターへ映像を送る構成にします。
機器を用意する前に、チューナー側のアンテナ入力とHDMI出力、プロジェクター側のHDMI入力を見てください。録画したい場合は、放送の受信だけでなく録画機能と同時動作の条件も製品仕様で確認します。
アンテナ線は放送を受信する経路、HDMIは映像と音声を送る経路です。2種類のケーブルを分けて考えると、プロジェクターの設置場所にアンテナ端子が必要かどうかも整理できます。
プロジェクターと大型テレビへ分ける基本配線
大型テレビとプロジェクターで別々のチューナーを使うなら、アンテナ信号を必要な入力へ分けます。表示機器の数ではなく、同時に放送を受信するチューナー入力の数を数えるのがポイントです。
| 経路 | 主な接続先 | 役割 |
|---|---|---|
| アンテナ線 | テレビ・チューナー | 放送信号を届ける |
| HDMI | チューナー→プロジェクター | 映像・音声を送る |
| LAN・Wi-Fi | 対応チューナー→対応機器 | 宅内で映像を転送 |

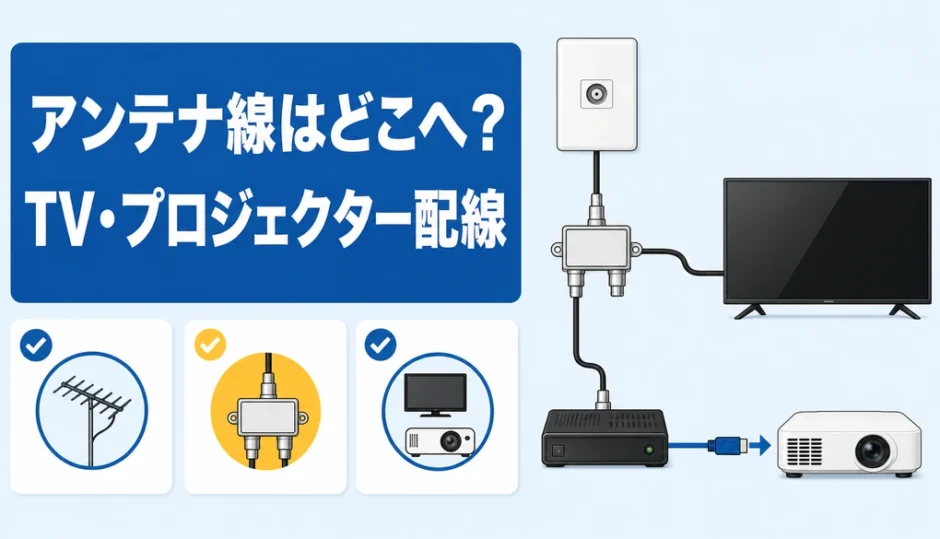

基本例は「壁のアンテナ端子→2分配器→大型テレビ」と「壁のアンテナ端子→2分配器→外付けチューナー→HDMI→プロジェクター」です。テレビの代わりにレコーダーへつなぐ構成もあります。
すでにレコーダーのアンテナ出力からテレビへつないでいる場合は、機器の説明書にある接続例を優先してください。不要な分配を増やすより、現在の入出力を図に書いてから不足する系統だけを足す方が確実です。
分配器・分波器・ブースターは置く場所が違う
分配器、分波器、ブースターは名前が似ていても、交換できる関係ではありません。役割と使う場所を分けて考えると、必要のない機器を重ねずに済みます。
| 機器 | 役割 | 置く位置 | 先に確認 |
|---|---|---|---|
| 分配器 | 複数系統へ分ける | チューナー入力の手前 | 分配数・対応周波数 |
| 分波器 | 地デジとBS・CSを分ける | 機器の各入力端子の手前 | 端子表示・放送種類 |
| ブースター | 配線損失を補う | 受信設備に合わせて設計 | 入力・出力・既設設備 |
分配すると信号は弱くなるため、受信に余裕がない設備では映像が乱れる場合があります。ただし、2分配なら必ず映らない、ブースターを足せば必ず直る、という関係ではありません。
- BS・110度CSも見る場合は、分配器の対応周波数とアンテナへの給電経路を確認します。
- 4K8K衛星放送を通す場合は、途中の分配器・分波器・ケーブルまで対応範囲を確認します。
ブースターは信号だけでなく雑音も増幅し、入力や出力が適正範囲に入るよう調整が必要です。分配数だけを見て自己判断で追加せず、既設品と受信状態を確認してから選びます。
分配後に映りが悪いときは室内から確認する
分配器を追加したあとにブロックノイズや受信不可が出たら、すぐに屋外アンテナやブースターを動かす必要はありません。まず室内の系統を戻しながら、変化する場所を確認します。
- 分配前の状態へ戻す：1台を壁のアンテナ端子へ直結し、映るか確認します。
- ケーブルを入れ替える：半挿し、緩み、芯線の曲がり、端子の取り違えを見ます。
- 機器ごとの受信表示を見る：数値はメーカーごとの目安として、直結時との差を確認します。
- 全系統の症状を比べる：複数台で悪化するなら、配線損失や既設設備の測定を依頼します。
直結で映り、分配すると複数台で悪化する場合は、分配による損失が関係している可能性があります。直結でも映らないときは、分配器以外のケーブル、端子、受信設備まで確認範囲を広げます。
テレビ画面のアンテナレベルは、測定器のdBμV値と同じではありません。メーカーや機種で表示方法が異なるため、固定の合格数値を当てはめず、取扱説明書の目安と前後の変化を見てください。
アンテナ端子がない部屋は3つの方法から選ぶ
シアタールームにアンテナ端子がなくても、すぐに壁内工事が必要とは限りません。室内ケーブル延長・ネットワーク視聴・端子増設の3案から、工事の可否と機器の対応状況に合わせて選びます。
| 方法 | 壁工事 | 向く状況 | 先に確認 |
|---|---|---|---|
| 室内ケーブル延長 | 不要 | 短距離・露出可 | 通路の固定 |
| ネットワーク視聴 | 不要 | 対応機器あり | アプリ・通信環境 |
| アンテナ端子増設 | 必要 | 長期・安定重視 | 配線経路・許可 |
室内ケーブルの延長は始めやすい一方、扉や通路を横切るとつまずきや断線の原因になります。壁際に固定し、無理に折り曲げず、コネクターへ力がかからない経路を選びます。
ネットワーク視聴は、対応チューナー、対応プロジェクターや受信機、専用アプリがそろう場合の選択肢です。同じ宅内ネットワークへ接続できるか、対応機器一覧と通信の安定性を先に確認してください。
端子増設は配線を隠しやすく、長く使う部屋に向きます。賃貸や分譲マンションでは、穴あけや共用設備への影響がないか、工事を決める前に管理会社・貸主・管理規約で確認します。
壁内配線を頼む前に5項目を整理する
工事相談では「プロジェクターを置きたい」だけでなく、放送種類と機器の使い方まで伝えると、必要な分配数や配線経路を検討しやすくなります。まず、次の5項目を簡単な間取り図へ書き込みましょう。
- 見たい放送：地デジ、BS・110度CS、4K8K衛星放送
- 接続する機器：テレビ、レコーダー、チューナー、プロジェクター
- 同時に放送を見る機器の台数
- アンテナ端子・分配器・ブースターの位置
- 直結時と分配時の映り方、機器画面の表示
室内のケーブル整理を超える作業は、設備を傷めたり転落したりするおそれがあります。次の作業は自分で進めず、建物と受信設備を確認できる業者へ相談してください。
- 壁を開けて配線を通す、天井裏へ入って分配器を交換する
- 屋根や外壁へ登り、アンテナ・屋外ブースターを動かす
- 測定器を使わずブースターを追加し、利得や給電設定を変える
アンテナ信号の測定や分配設計は、テレビアンテナ工事を扱う業者へ相談します。電源コンセントの新設・移設も必要なら、その範囲を電気工事業者へ確認してください。賃貸では施工前の許可も忘れないようにします。
ホームシアターの配線はチューナー・系統数・端子位置から決める
ホームシアターのアンテナ配線は、まずチューナーの有無と見たい放送を確認し、次に同時視聴するチューナー入力の数を数えます。そのうえで、既存端子から各機器までの経路を書き出してください。
分配器は必要な系統だけに使い、分波器は機器の入力端子に合わせます。ブースターは受信状態と既設設備を測って判断する機器です。端子がない部屋では、室内延長・対応ネットワーク視聴・端子増設から選びます。
最初の一歩は、機器背面の端子名と間取り図を見比べることです。壁内・天井裏・屋外の作業が必要だと分かったら、整理した5項目を持って相談すると、不要な機器追加や配線のやり直しを避けやすくなります。
