壁掛けテレビのアンテナ線はいつつなぐ？設置前の端子・配線確認

壁掛けテレビのアンテナ線は、テレビを掛ける前に背面端子と壁側端子を確認し、施工業者と接続順を決めておきます。掛けた後に背面へ手が届くとは限らないため、配線の確認は金具を固定する前が便利です。

テレビの機種や壁掛け金具によって、端子の向きと壁とのすき間が違います。線の種類や長さを思い込みで買わず、取扱説明書と実際の端子を照合しましょう。地デジ・BS・レコーダーの経路も先に伝えてください。

危険な壁掛け施工を自己判断で始めないでください。壁の下地や金具の固定は専門業者に任せ、読者は接続したい機器と受信確認の希望を整理します。端子や壁内配線に異常があれば施工前に相談します。

もくじ
お好きな項目へ読み飛ばすことができます

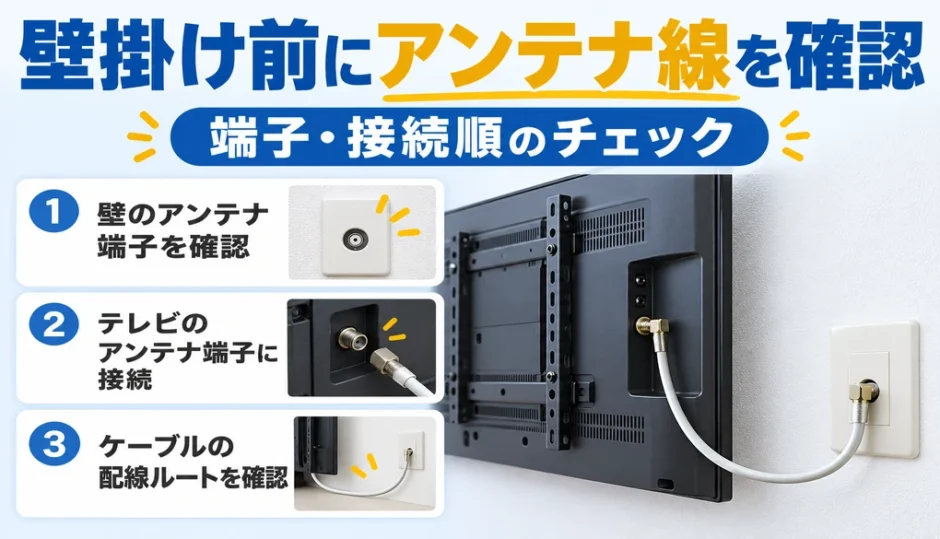

壁掛け前にテレビと壁側の端子を照合する｜アンテナ線

まずテレビの型番で背面の「地上デジタル」「BS・110度CS」などの入力位置を確認します。壁側のアンテナ端子が一つか複数か、分波器やレコーダーを使うかも整理してください。壁からの線をテレビへ直接つなぐ配置とは限りません。

ソニーの壁掛け案内は、設置前にアンテナ線などのケーブルをつなぐことを示しています。ただし対応機種や金具の条件は個別です。対象の取扱説明書を施工業者と一緒に確認してください。

薄い壁掛け金具では、設置後に背面端子へ指が入らないことがあります。接続予定のアンテナ線やHDMIをどの段階で差すか、施工業者に確認します。接続前に受信できていたか、設置後も映るかの両方を確かめる段取りにすると、接触不良の発生時点を分けられます。

接続の確認はテレビを安定した状態に置いたまま行い、持ち上げや固定は施工業者に任せます。電源プラグや壁内の電気設備を改造する必要はありません。作業手順は対象のテレビと金具の説明書を優先してください。

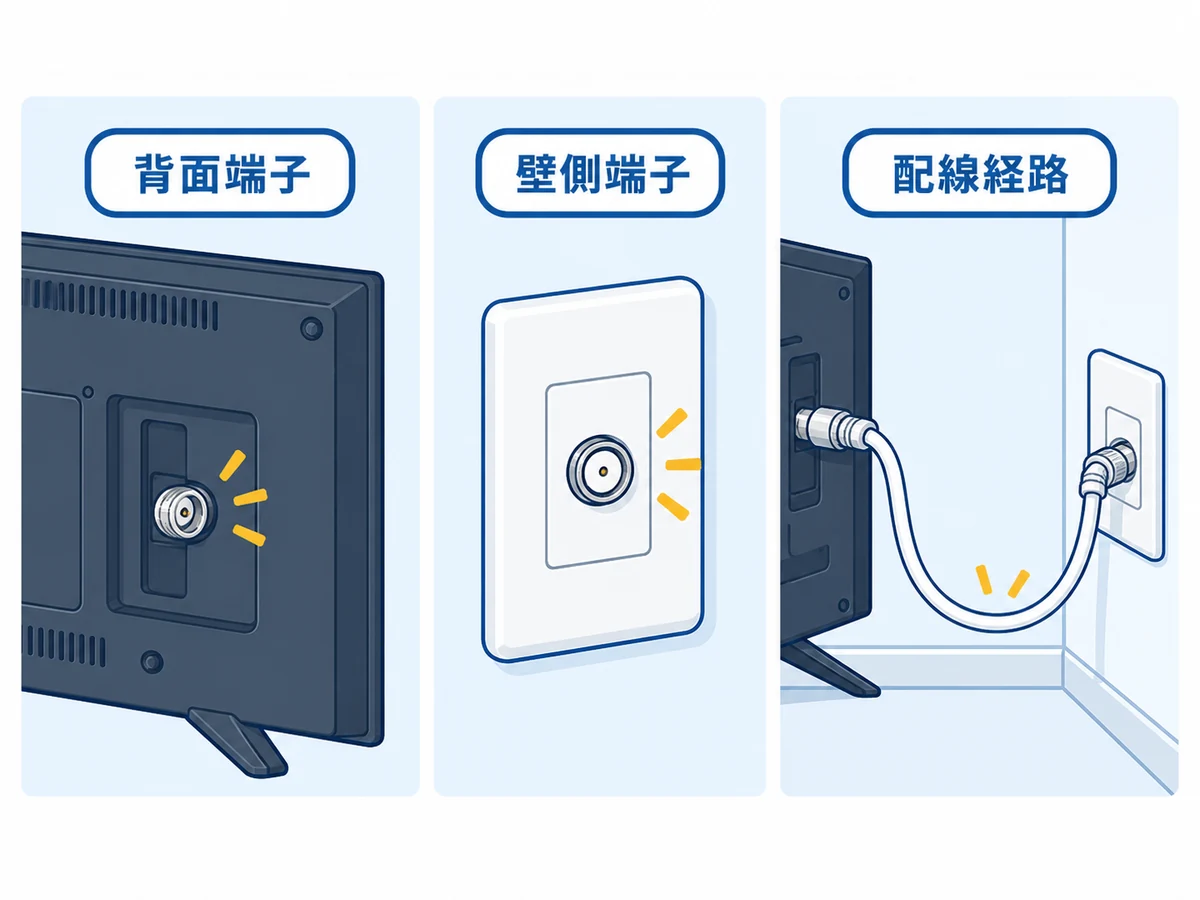

次の図は、背面端子、壁側端子、ケーブル経路の3点だけを示します。実際の端子形状や必要な長さは機種と壁の配置によって変わります。

コネクタが曲がる余地、壁とのすき間、ケーブルが届く経路を実物で確かめます。アンテナメーカーの日アンは、狭い位置で使うL型プラグや端子形状、ケーブルの長さを選ぶ点として紹介しています。L型を全家庭の必須品とは考えません。

長すぎる線を狭い背面に押し込むと、折れ曲がりや抜けの原因になります。一般的な必要長の測り方や余った線の扱いは、次の記事に任せます。

施工を頼む前に「壁側の端子位置」「テレビ型番」「接続する機器」「映像を確認したい放送」を一枚のメモにすると伝えやすくなります。金具と壁の条件から背面に必要なすき間を判断するのは施工業者です。線を隠す加工も現場の設備に応じて相談します。

工事前後で地デジとBSをそれぞれ映して、映りが変わらないか確認します。設置後に一方だけ映らない場合は、まず接続経路と抜けを施工業者と確かめます。屋外アンテナの交換を先に決める必要はありません。

大型テレビとプロジェクターまで分配する計画は、次の記事で接続順を詳しく扱います。このページは壁掛けテレビ1台の設置前確認に絞っています。

「アンテナ線は掛けた後でも差せる？」 機種と金具によっては可能ですが、背面の空間が足りないこともあります。設置後の作業を前提にせず、施工前に端子位置を確かめてください。

「L型の線を必ず買う？」 端子の向きと壁までの距離で変わります。壁際に有用な場合もありますが、テレビ・壁の端子形状に合うかを先に確認しましょう。

壁掛け前に背面端子、壁側端子、配線経路を確認し、施工業者と接続・受信確認の順序を決めます。設置前と設置後の映りを比べると、もし映らなくなっても原因を絞りやすくなります。

壁掛け金具の固定や壁内設備の施工は、対象機器の説明書に従う専門業者へ任せてください。読者は型番と接続予定の機器を整理しておけば十分です。
