分配器・分波器・混合器の違いと選び方｜配線ミスを防ぐ確認順

分配器・分波器・混合器は、名前は似ていますが役割は別です。複数の部屋へ同じ信号を分けるなら分配器、地デジとBS/CSをテレビ前で分けるなら分波器、アンテナ側で信号を1本にまとめるなら混合器を使います。

最初に見るのは、機器の形ではなく「どこで」「何を」分けたいかです。壁端子からテレビへつなぐのか、テレビ台数を増やすのか、アンテナ側で地デジとBS/CSをまとめるのかを切り分けます。

室内の端子表記やケーブル差し替えは自分で確認できます。ただし屋根上、外壁高所、屋根裏、共用部は転落事故や配線トラブルにつながるため、無理に触らず状況を整理して相談してください。

先に確認するポイント

もくじ
お好きな項目へ読み飛ばすことができます

分配器・分波器・混合器の違いを早見表で確認

3つの機器は、どれもアンテナ線まわりで使います。ただし、分ける対象と使う場所が違います。

分配器と分波器は、どちらも「分ける」機器に見えます。しかし、分配器は同じ信号を複数へ分け、分波器は混ざった放送波を種類ごとに分けます。

混合器は反対に、アンテナ側で信号をまとめる機器です。地デジアンテナとBS/CSアンテナから来る信号を、屋内へ入れる前に1本へまとめる場面で使われます。

迷ったときは、商品名より先に「何をしたいか」を決めます。確認する順番は次の3つです。

テレビ裏で使うことが多いのは分波器です。分配器は部屋や機器を増やすときに使い、混合器はアンテナ側や引き込み前の配線で使われます。

この順番で見ると、名前が似た機器でも買い間違いを避けやすくなります。特にBS/CSを見る家では、端子表記と電流通過の有無も確認します。

分配器は、1つのテレビ信号を同一内容のまま複数に分配する機器です。

リビング、寝室、子ども部屋など、複数の場所でテレビを見たいときに使います。入力端子が1つ、出力端子が2つ以上ある形が一般的です。

注意したいのは、分ける数が増えるほど各テレビへ届く信号が弱くなることです。これを分配損失と呼びます。

テレビを増やしたあとに映像が乱れる場合、分配器だけでなく、アンテナの受信状態、ケーブルの長さ、壁内配線、ブースターの有無も関係します。

分波器は、混在した地デジとBS/CS信号を周波数別に分離する機器です。

壁のテレビ端子から1本のケーブルで地デジとBS/CSが届いている場合、テレビ側の「地上デジタル」と「BS/CS」端子へ分けるために使います。

分波器は、テレビの台数を増やすための機器ではありません。信号の数を増やすのではなく、混ざった放送波を端子に合わせて分けるための機器です。

地デジは映るのにBS/CSだけ映らない場合、分波器の接続向き、テレビ側の入力端子、BS/CSアンテナへの電源供給設定を確認する必要があります。

混合器は、異なる周波数の信号を1本のケーブルにまとめる機器です。

地デジアンテナとBS/CSアンテナを別々に設置している場合、それぞれの信号をまとめて屋内へ引き込むために使われます。

分波器と混合器は対になる考え方です。アンテナ側で混合器がまとめた信号を、テレビ側で分波器が地デジ用とBS/CS用に分けます。

混合器は屋外やアンテナ付近に置かれることがあるため、防雨仕様、設置場所、配線の劣化確認が関係します。屋根上や外壁高所は自分で触らず、地上から見える範囲の確認にとどめます。

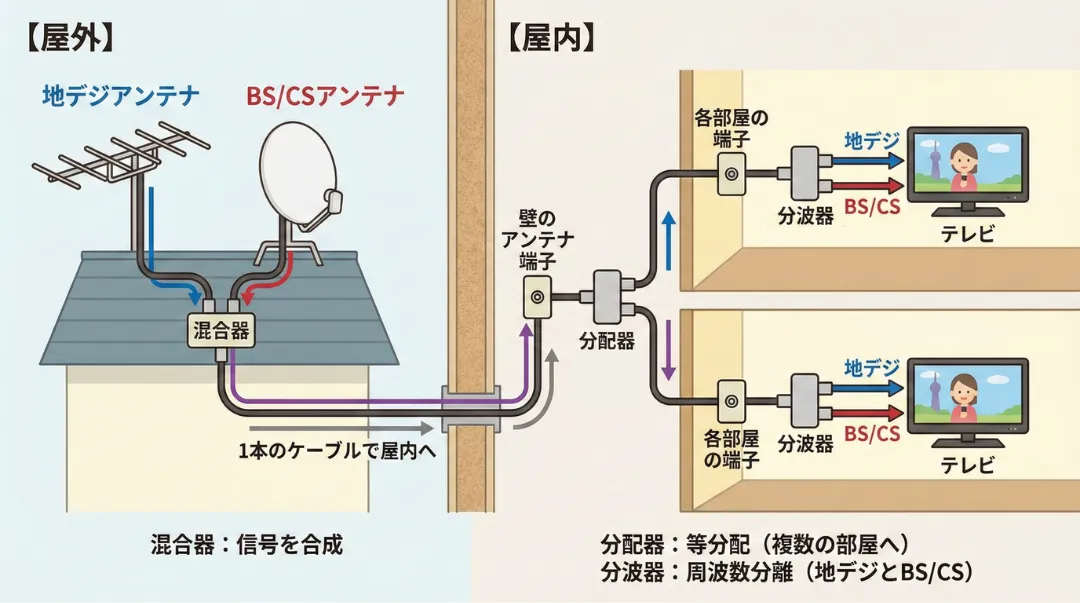

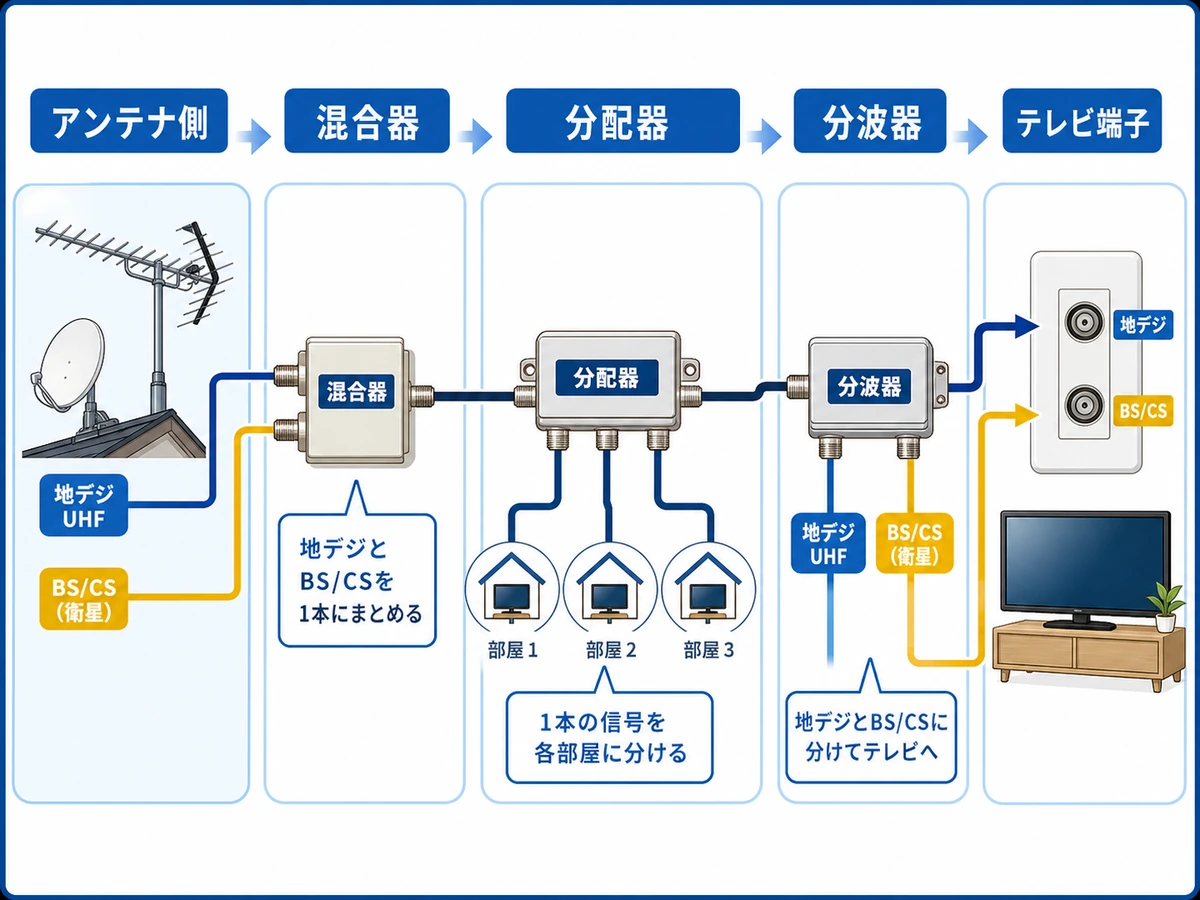

戸建てで地デジとBS/CSを見る場合、配線はおおむねアンテナ側からテレビ側へ進みます。最初にアンテナ側で信号をまとめ、必要に応じて部屋へ分け、最後にテレビ前で放送波を分けます。

この流れを逆に考えると、買うべき機器が見えます。部屋を増やしたいのか、テレビ前で端子を分けたいのか、アンテナ側で1本化したいのかを先に決めます。

集合住宅では、共用アンテナや共用ブースター、共用配線が関係することがあります。個人で機器を追加する前に、管理会社や管理組合の案内を確認してください。

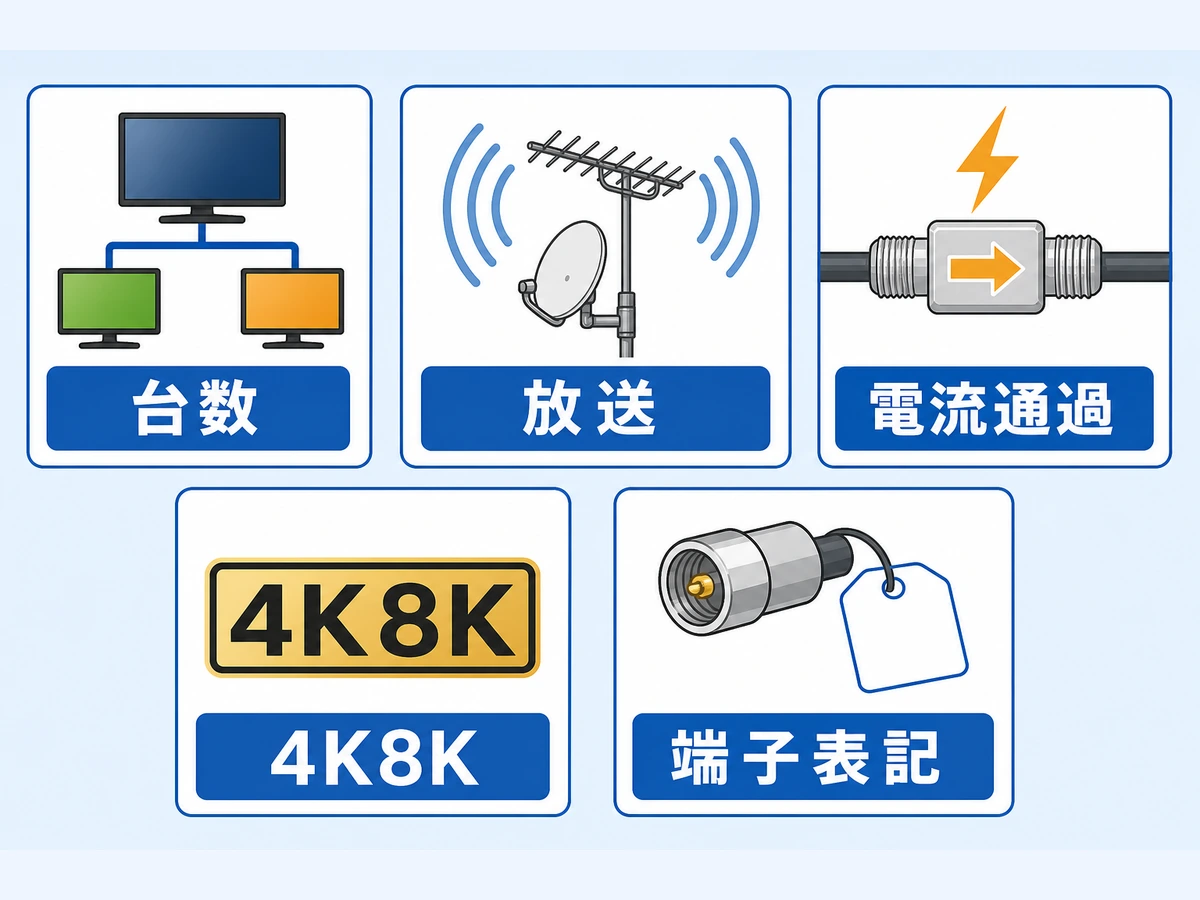

機器名が分かったら、次は仕様を確認します。特にBS/CSや4K8Kを見る家では、配線機器全体の対応を見ます。
