地デジとBS/CSを1本の線で送る「混合配線」の仕組みと3つの基本パターン

地デジとBS/CSの両方を見たいのに、部屋へ引き込む配線は1本にしたい。そんなときに使われるのが「混合配線」という仕組みです。

混合器・分配器・分波器といった機器の名前を聞いて、「何が何だかわからない」と感じている方も多いはず。ここでは、地デジとBS/CSを1本の同軸ケーブルで送れる理由から、代表的な3つの配線パターンまで順を追って説明します。

もくじ
お好きな項目へ読み飛ばすことができます

地デジとBS/CSが1本のケーブルに乗れる理由

地デジとBS/CS衛星放送は、使っている周波数帯が大きく異なります。

地デジはおよそ470〜710MHz前後のUHF帯を使用。BS/CSはそれより高い衛星中間周波数帯を使っています。この「周波数のすみ分け」があるからこそ、2つの信号を1本の同軸ケーブルに乗せても分けて扱いやすいのです。

「1本にまとめられるのは、周波数帯がまったく違うから」と覚えておくとわかりやすいです。

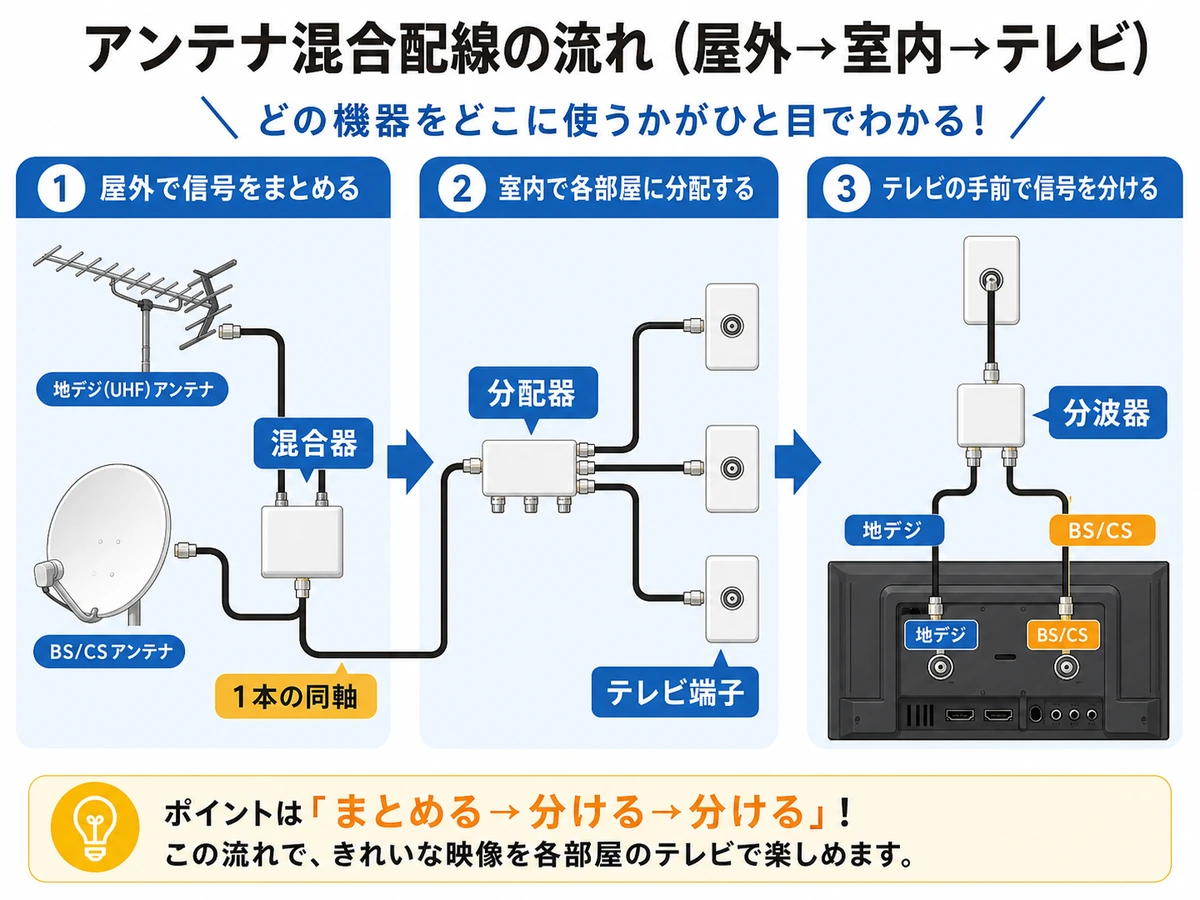

混合配線の流れは、大きく3ステップで成り立っています。

まず屋外で、地デジアンテナとBS/CSアンテナの信号を「混合器」で1本にまとめます。次に屋内の「分配器」で各部屋へ信号を送り、各部屋では「分波器」を使ってテレビに接続し、地デジとBS/CSに分けます。

機器の名前が似ていて混乱しやすいですが、役割はそれぞれはっきり分かれています。

分配器と分波器は名前が似ていますが、役割はまったく別物です。

分配器は信号を複数の方向へ等分配するだけで、地デジとBS/CSを周波数で分ける機能はありません。分配器で代用しようとすると信号の減衰が大きくなり、受信不良の原因になることがあります。

もうひとつよくある誤解が、「分波器を室内に取り付ければBS/CSが映る」という思い込みです。アンテナ側で混合配線が整っていてはじめて分波器が機能するので、アンテナ側の混合が前提であることを押さえておいてください。

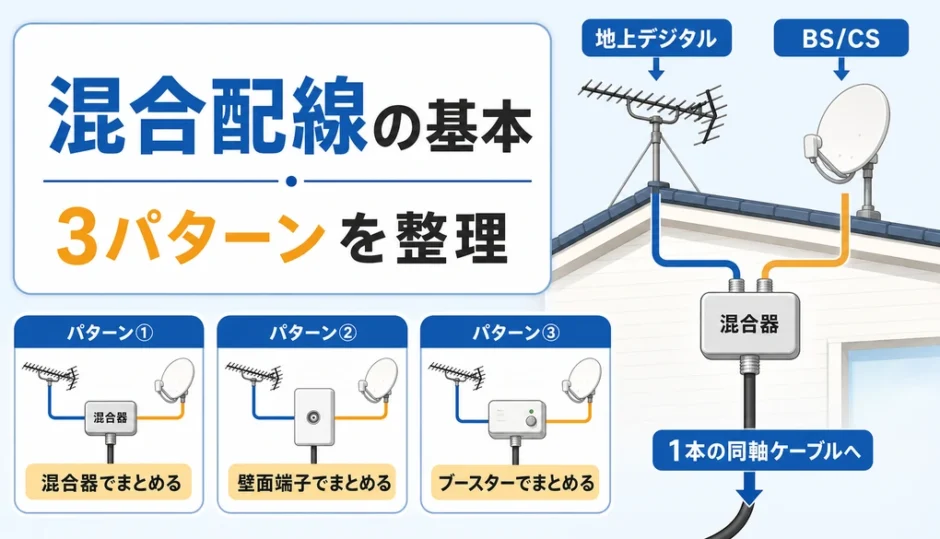

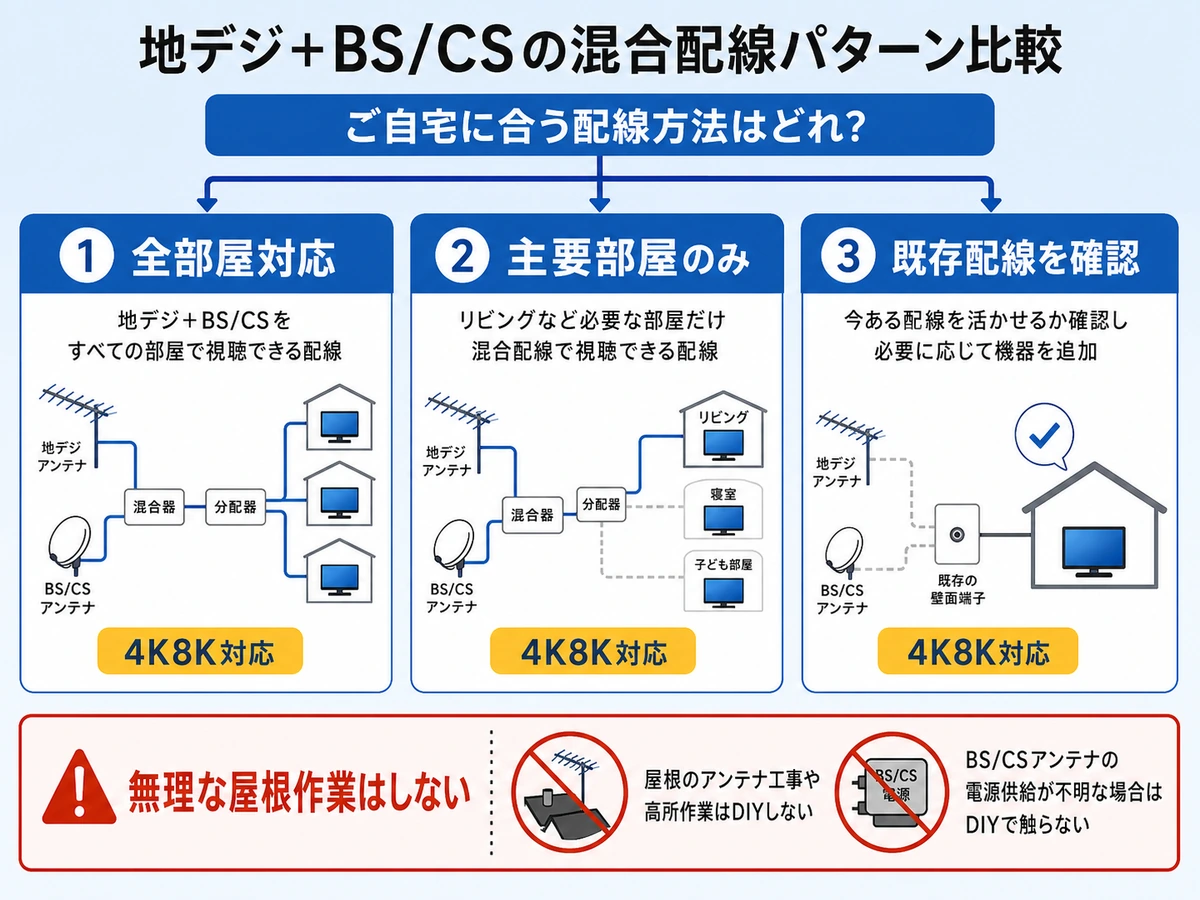

自宅の状況によって、混合配線の組み方は変わります。ここからはよく見られる3つのパターンを見ていきます。

屋外のアンテナ直下に混合器（またはブースター内蔵の混合機能付き機器）を設置し、宅内へ引き込む同軸ケーブルを1本にまとめる構成です。

その後、屋内の分配器で各部屋へ信号を送り、各部屋では分波器を通じてテレビに接続します。戸建て住宅の新築やリフォーム時に検討しやすい、標準的な混合配線の形です。

注意したいのは、経路上のすべての機器がBS/CS対応である必要があるという点。分配器や壁端子が1か所でも非対応だと、BS/CSが映らなくなることがあります。4K8K放送を視聴する場合は、混合器・分配器・壁端子・ケーブルにいたるまで、4K8K対応の規格を満たしているか確認が必要です。

全部屋を混合配線にするほどではないが、リビングや寝室など数部屋だけBS/CSを見たい場合の構成です。

屋外で混合した信号を、必要な部屋へのみ引き込みます。分配数が減るぶん信号の減衰を抑えやすく、既存配線の一部を流用できる場合もあります。

ただし後から「別の部屋でもBS/CSを見たい」となった場合は追加工事が必要になります。将来の視聴計画を踏まえてどちらにするか決めておくと、無駄な出費を防ぎやすいです。

BS/CSアンテナはあるが、宅内配線の一部しか対応していない既存環境で、大がかりな工事をせずに対応したいケースです。

分波器を逆向きに接続して簡易的な混合器として使い、1本のケーブルに乗せるという方法が知られています。ただしメーカーが保証する接続方法ではないケースがあり、事前に製品仕様の確認が必要です。

また、BS電源の供給方向が正しく設計されていないと、BS/CSが映らないだけでなく機器の不具合につながる場合があります。このパターンは、事前に製品仕様を確認し、不安があれば専門業者へ相談してください。

地デジとBS/CSを1本の線で送る混合配線は、「屋外で混合して屋内で分配し、部屋で分波する」という流れで成り立っています。

全部屋対応・主要部屋のみ・追加配線なしの3パターンは、それぞれ使う機器と工事の規模が異なります。自宅の壁端子の数や既存の配線状況を確認したうえで、どの構成が現実的かを判断することが大切です。

屋根上の作業や電源配線が絡む場合は安全面のリスクも伴うため、配線工事や機器選びに不安があるときはアンテナ専門業者に相談すると安心です。
